Сера в дизельном выхлопе: скрытый яд для Евро-6, эволюция катализаторов и секреты компьютерной диагностики

Долгие годы главным врагом дизельного выхлопа считалась сажа — черный углеродный дым, который эффективно научились улавливать пористые керамические фильтры (DPF). Однако с введением жестких экологических норм Евро-6 фокус инженеров сместился на гораздо более сложную проблему — оксиды азота ($NO_x$). Именно в этот момент на сцену вышел скрытый, но самый опасный химический яд для современной экологии — сера.

В этом материале мы подробно разберем, откуда берется сера, как кардинально изменилась архитектура выпуска при переходе с Евро-5 на Евро-6, и как ЭБУ умудряется контролировать и выжигать серу, не имея в глушителе ни одного физического датчика серы.

1. Откуда берется сера и почему она «отравляет» катализаторы?

Сера проникает в выхлопную систему непрерывно в процессе работы двигателя. У нее есть два основных источника:

• Дизельное топливо. Даже в ультрамалосернистой солярке стандартов Евро-5 и Евро-6 (где жестко прописан лимит не более 10 мг/кг или 10 ppm) всегда присутствует микродоля серы. При сгорании топлива она превращается в оксиды серы (SO₂,₃)..
• Моторное масло. Базовые противоизносные и моющие пакеты присадок (на основе цинка, фосфора и кальция, такие как ZDDP) содержат серу изначально. Через систему вентиляции картера, уплотнения турбины или поршневые кольца масло неизбежно попадает в камеру сгорания, а оттуда — в выпускной тракт.

В чем заключается опасность для Евро-6?

Сажевому фильтру (матрице DPF) сера безразлична — это механическое «сито», задерживающее твердые частицы. Но для элементов нейтрализации NOx сера является сильнейшим каталитическим ядом.

В накопительных катализаторах оксидов азота (LNT — Lean NOx Trap) активным слоем выступают соединения бария. Оксиды серы (SO₂,₃) химически гораздо агрессивнее оксидов азота. Попадая на катализатор, сера намертво связывается с барием, образуя стабильный сульфат бария (BaSO_4). Сера буквально блокирует «рабочие места» катализатора, он «слепнет» и полностью теряет способность задерживать вредные выбросы. В системах с мочевиной (SCR) сера аналогично атакует активные центры на основе меди, образуя сульфаты меди и выключая узел из работы.

По этой причине для систем Евро-6 критически важны низкозольные масла категорий Low-SAPS / Mid-SAPS (линейка «C» по классификации ACEA — C1, C2, C3, C4).

2. Эволюция выхлопных систем: Евро-5 против Евро-6

Конструкция выхлопной трубы дизельного автомобиля напрямую зависит от того экологического класса, под который он проектировался.

Различия в архитектуре систем нейтрализации NOx для Евро-6

Архитектура Евро-5 (На примере моего Hyundai Grand Santa Fe 2.2 CRDi)

В стандартах Евро-5 лимит по оксидам азота составлял приемлемые 180 мг/км. Инженеры удерживали его внутри самого мотора — за счет тонкого управления предвпрысками и работы клапана EGR (который снижает температуру в цилиндрах). На выпуске стояла простая связка: DOC + DPF.

• DOC (Diesel Oxidation Catalyst) — дизельный окислительный катализатор на основе платины и палладия. Он удаляет угарный газ (CO) и несгоревшие углеводороды (CH), превращая их в CO_2 и H_2O.
• Датчики: Здесь нет датчиков NO_x. Система контролирует только температуру и перепад давления (дифдавление) на сажевом фильтре. Сера этот катализатор не отравляет, отдельного контроля серы в программах Евро-5 нет.

Архитектура Евро-6 (Сложные комбинированные схемы)

Стандарт Евро-6 урезал норму NO_x до экстремальных 80 мг/км. Одним клапаном EGR обойтись стало невозможно, и на выпуске появились полноценные химические реакторы с обязательным контролем на выходе с помощью датчиков оксидов азота (NO_x).

Инженеры используют две основные компоновки систем Евро-6:

1. Разнесенная схема (Классический SCR): Сначала газы проходят через DOC и сажевик DPF, затем в трубу монтируется форсунка AdBlue, за которой следуют катализатор SCR и финальный катализатор проскока аммиака. SCR-катализатор выносился под днище, чтобы защитить его от высокой температуры при прожиге сажи.
2. Близкорасположенная схема и Twin Dosing (Пример: VAG): Для быстрого прогрева зимой форсунку AdBlue перенесли в моторный отсек перед самым первым блоком экологии. При этом SCR-напыление нанесли прямо на соты сажевого фильтра (SDPF). В современных моторах поколения Евро-6d (2.0 TDI EA288 evo) используется система двойного дозирования: одна форсунка AdBlue работает на холодную сразу за турбиной, а вторая — под днищем на трассе, когда первый катализатор перегревается.

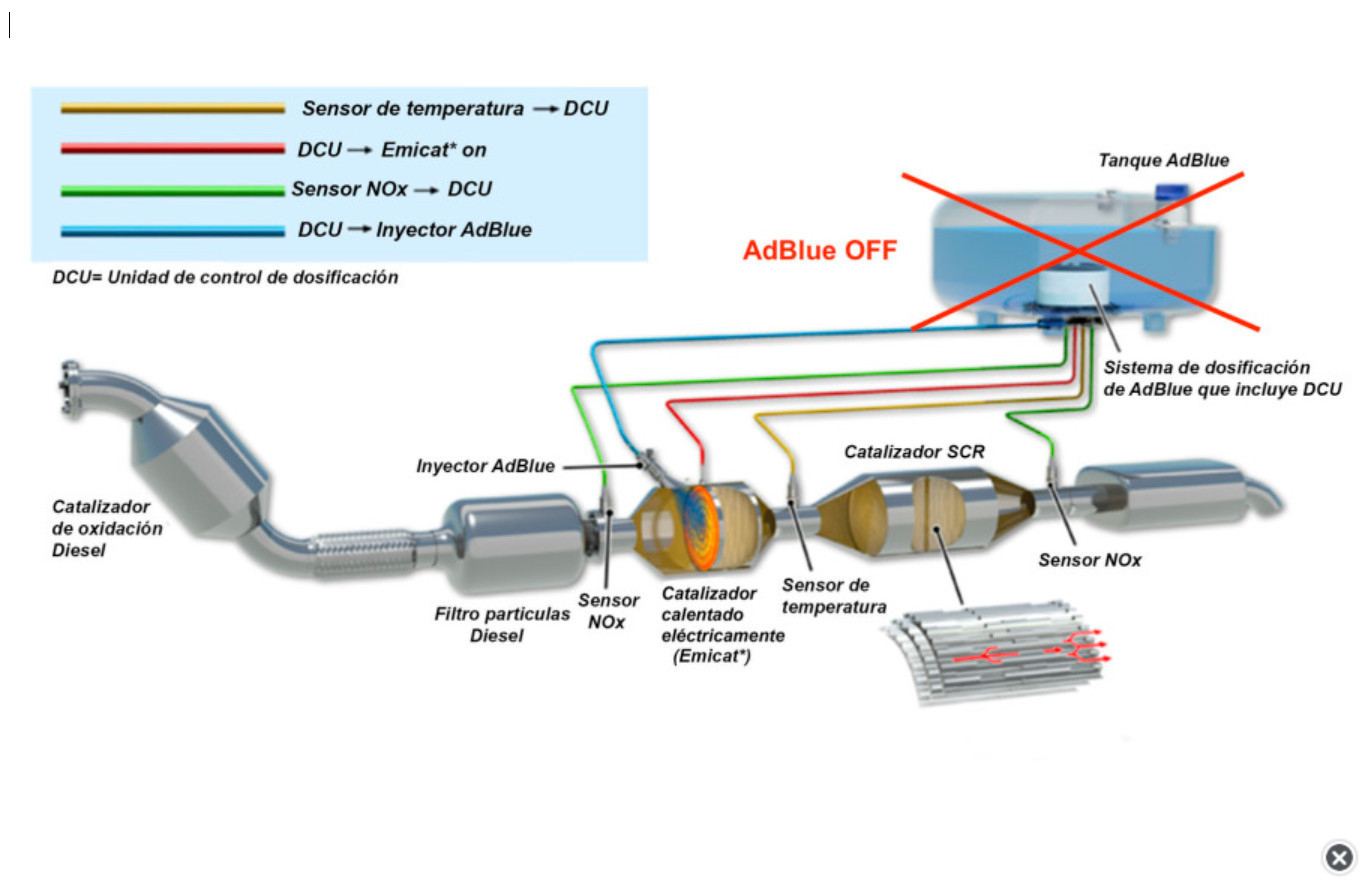

3. Расположение компонентов и контрольных датчиков в выхлопном тракте Евро-6




3. Как ЭБУ контролирует серу без датчиков серы?

Физического датчика, измеряющего массу серы, в автомобилях нет. Контроль накопления серы в катализаторах Евро-6 происходит исключительно по математической (расчетной) модели в процессоре ЭБУ.

Программа непрерывно калькулирует массу серы на основе:

1. Точного количества сожженного топлива (интегральный учет наработанных моточасов и расхода).
2. Температурного профиля катализатора.
3. Программной константы угара моторного масла.

В прошивку заложена жесткая зависимость: при сжигании определенного объема топлива каталитический слой гарантированно свяжет расчетное количество миллиграммов серы. Как только этот «виртуальный счетчик» достигает критического порога (в среднем 1.5 – 2.0 грамма для систем Renault/VAG или до 4.0 – 6.0 граммов для BMW), ЭБУ выставляет внутренний флаг готовности к регенерации серы.

4. Сажа против Серы: Два принципиально разных прожига

Многие автовладельцы считают, что регенерация в машине всегда одна. Это заблуждение. Процессы очистки от углерода (сажи) и от серы кардинально различаются по своей химии и физике.

Процесс принудительного удаления серы (DeSOx) происходит по строгому алгоритму:

1.Создание температурного предпрогрева: Фаза 1.

ЭБУ активирует поздний послевпрыск топлива (post-injection). Топливо догорает на окислительном катализаторе DOC, поднимая общую температуру выхлопного тракта до базовых 600 °C.

2.Переход в экстремальный температурный режим: Фаза 2.

Блок управления затягивает фазы послевпрыска и частично прикрывает дроссельную заслонку. Температура внутри катализатора выводится на критическую полку в 670–700 °C.

3.Химическое обогащение смеси (Восстановительный импульс): Фаза 3.

Подача воздуха перекрывается сильнее, лямбда падает ниже 1 (lambda = 0.95). В условиях полного отсутствия свободного кислорода и экстремальной температуры прочные связи сульфата бария разрушаются. Сера эвакуируется из трубы в виде диоксида серы ((SO₂).

4.Контрольное охлаждение и замер: Фаза 4.

ЭБУ возвращает двигатель на нормальную обедненную смесь, продувает систему чистым воздухом и по датчику NOx оценивает, восстановилась ли реальная химическая емкость катализатора.

5. Практика диагноста: Как по Live Data отличить DeSOx от регенерации DPF?

Если вы проводите дорожный тест с подключенным сканером, вы можете безошибочно определить, какой именно процесс выполняет автомобиль в данный момент. Для этого выведите на экран графики следующих параметров:

Если автомобиль эксплуатируется только в городском цикле, ЭБУ физически не может удержать температуру под 700 °C в течение 10–15 минут. Условия для DeSOx срываются, расчетный счетчик серы продолжает расти. Когда он уходит далеко за лимит (например, выше 8–10 граммов), ЭБУ фиксирует необнуляемую ошибку по деградации катализатора, блокирует автоматические прожиги и переводит машину в аварийный режим со снижением мощности.

6. Диагностика датчиков NOx: Критерии исправности и аномалии

Главным контролером катализатора в системах Евро-6 выступает датчик оксидов азота (NO_x). Как правило, их два: датчик №1 (до катализаторов, сразу за турбиной) измеряет «грязный» выхлоп мотора, датчик №2 (на самом выходе из трубы) контролирует чистоту выхлопа.

Для экспресс-оценки их состояния на прогретом и работающем автомобиле используйте контрольные диапазоны параметров:

Как вычислить неисправность?

Правило «Зеркала» (Катализатор мертв): Если на трассе или при разгоне показания датчика №2 начинают полностью повторять форму графика датчика №1 (например, 350 ppm на входе и 320 ppm на выходе), это означает, что каталитический слой полностью отравлен серой или разрушен. Коэффициент конверсии падает ниже критических 80–85%, и ЭБУ зажигает ошибку P20EE.

Аномалия на ПХХ (Датчик отравлен): Если в режиме принудительного холостого хода, когда подача солярки полностью отключена и труба продувается чистым воздухом, один из датчиков зависает на значениях 60–100 ppm и не падает в абсолютный 0 ppm в течение 5 секунд — его измерительная камера забита сажевым налетом или изношена. Такой датчик подлежит замене или профессиональной очистке.

Заключение

Экологические системы Евро-6 — это высокоточные химические лаборатории под днищем автомобиля. В отличие от простых систем Евро-5, они требуют бескомпромиссного качества ультрамалосернистого топлива, строгого подбора низкозольных масел класса Low-SAPS и регулярных загородных поездок для своевременного сброса «серного» счетчика. Понимание разницы между алгоритмами прожига сажи (DePM) и очистки от серы (DeSOx) позволяет диагносту безошибочно локализовать неисправность и предотвратить неоправданную замену дорогостоящих компонентов.
