Резонатор впускного воздуха

30.06.2019 / 7.04.2020   •   7138 / 1775

Резонатор воздушного фильтра можно практически на равных правах отнести и к системе забора воздуха для работы двигателя, и к системе выброса отработанных газов. При этом, немалое значение имеет резонатор и для того, чтобы глушить звук от выбросов выхлопных газов в атмосферу. Исходя из всего этого, чтобы понять, как именно функционирует и для чего нужен резонатор воздушного фильтра, необходимо подробно разобраться в особенностях функционирования тех систем, к которым он относится. Этим мы и займемся в сегодняшней статье. Расскажем также и о том, как заменить данную деталь своими руками.

1. Знакомимся с резонатором воздушного фильтра

Как известно, для нормального функционирования двигателя в его камеру сгорания должна подаваться специальная смесь, которая, помимо топлива, также включает в себя обычный воздух. Специально для подачи воздуха на автомобильном механизме обязательно присутствует впускной коллектора, а также воздушный фильтр, который не допускает попадания в камеру сгорания пыли. Именно перед фильтром как раз и устанавливается интересующий нас резонатор.

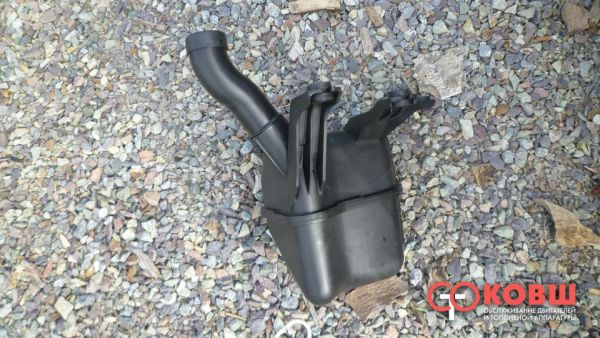

Резонатор

Резонатор

Необходимость в резонаторе возникает по следующей причине. Во время функционирования двигатель издает очень громкие звуки, которые порождают мини-взрывы топливной смеси внутри цилиндров. Поскольку взрывы эти происходят очень часто, двигатель во время работы издает непрерывный и достаточно монотонный гул. Естественно, этот звук передается в систему выхлопа и глушения, где его сила немного уменьшается. Однако уходит звук и в другую сторону – туда, откуда и подается воздух. Поэтому, чтобы глушить шум от работы цилиндров непосредственно в самом двигателе, и используется резонатор воздушного фильтра.

Такой резонатор представляет собой достаточно большую по размерам пластиковую емкость, полую внутри. Также внутри имеются одна или же несколько перегородок, благодаря которым и осуществляется «резонанс» звука от работы двигателя. Так как звуку для прохождения через резонатор приходится преодолеть своего рода туннель, его сила на выходе в разы уменьшается. Но данная функция резонатора является не единственной. Дело в том, что если бы на месте резонатора располагалась обычная трубка, в ней сталкивались бы два потока воздуха: один – это поток со звуком, стремительно несущийся от двигателя, а второй – это поток воздуха, всасываемого для создания горючей смеси. При этом, сопротивление двух потоков может быть таким высоким, что работа двигателя временно может прекращаться. Однако благодаря наличию резонатора эти потоки определенным образом разделяются и беспрепятственно проходят в разных направлениях.

Правда, существует небольшой нюанс, когда взаимное вытеснение встречных потоков воздуха все же происходит. Но виновником такой ситуации является не резонатор, а загрязнившийся воздушный фильтр, который попросту не позволяет проходить ни всасываемому воздуху, ни выходящему. Понятно, что преодолеть такую проблему можно достаточно просто, и все, что для этого нужно, – новый воздушный фильтр.

Существует также особенный вид резонатора воздушного фильтра, который позволяет предохранять двигатель автомобиля от попадания воды. Случиться подобное может как во время пересечения глубоких луж, так и от конденсата. Как известно, двигатель в таком случае может попросту получить гидроудар и безнадежно выйти из строя. Естественно, допускать этого нельзя ни в коем случае, поэтому такая задача как предохранение двигателя от влаги была возложена и на резонатор.

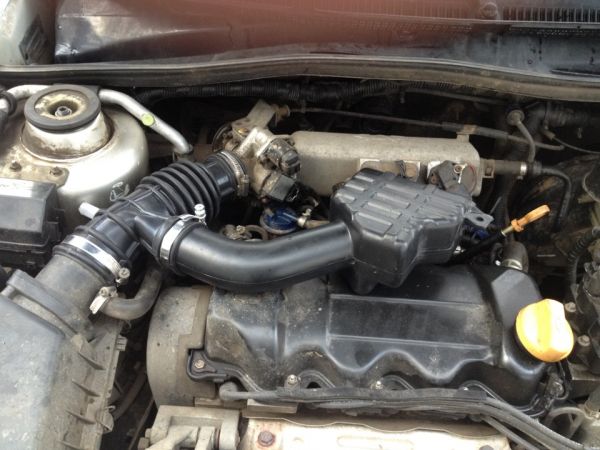

Резонатор воздушного фильтра

Резонатор воздушного фильтра

Еще одна функция резонатора – сглаживание колебаний воздуха, который всасывается в систему двигателя и подается в камеру сгорания. То есть благодаря конструкции данной детали происходит сглаживание пульсации воздушных потоков, которые могли бы подаваться порционно. Вызывает пульсацию работа цилиндров: когда всасывание воздуха осуществляется в одном цилиндре, в другом может осуществляться его выход. Из-за этого подача воздуха и становится неравномерной. Однако именно благодаря резонатору этот процесс происходит равномерно, создавая максимально «сбалансированную» топливную смесь и обеспечивая равномерную работу двигателя.

Хотя, на первый взгляд, такой фактор как равномерность подачи воздуха в камеру сгорания двигателя нельзя назвать существенным, если оценить его влияние на работу всех остальных узлов автомобиля, то потери от неправильного функционирования данной системы могут быть существенными. В частности, из-за этого может возрасти расход горючего, несущественно упадет мощность самого двигателя, намного быстрее начнут изнашиваться его основные узлы.

Но есть в этой бочке меда и своя ложечка дегтя. Дело в том, что входное отверстие интересующей нас детали обычно располагается очень высоко, что спровоцировано конструкционными особенностями резонатора. В результате этого в систему всасывается тот воздух, который уже успел достаточно разогреться в подкапотном пространстве. Естественно, такой воздух содержит в себе в разы меньше кислорода, необходимого для возгорания топлива, в результате чего мощность двигателя немного снижается, хотя и несущественно.

2. Формы резонатора воздушного фильтра

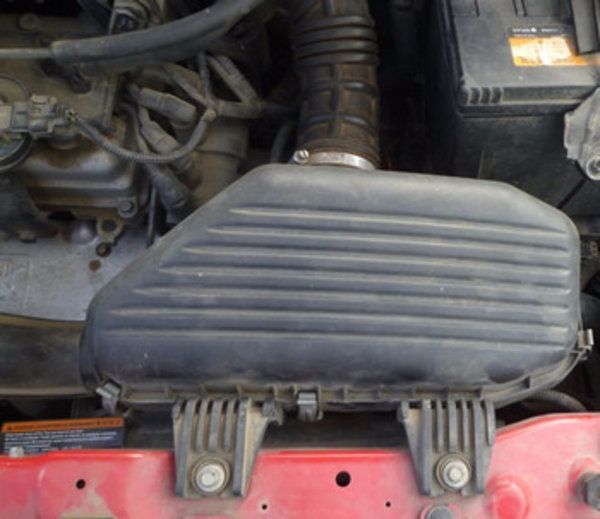

Резонатор воздушного фильтра

Резонатор воздушного фильтра

Если вам приходилось копаться в механизме автомобилей разных моделей, то наверняка вы замечали, что на каждой из них используются резонаторы разной формы. По сути речь идет исключительно о геометрических формах устройства, хотя иногда они могут отличаться и количеством перегородок, установленных внутри его. Необходимость в создании нескольких форм резонаторов возникла в связи с наличием разных характеристик разных двигателей. На сегодняшний день принято условно выделять две формы резонатора воздушного фильтра:

1. Моноблоки. Такое устройство, как правило, состоит из одной емкости с перегородками, которая и является препятствием для звука и «сепаратором» для двух встречных потоков воздуха.

2. Комбинированные устройства. В этом случае резонатор состоит из двух емкостей. Рациональность создания такой конструкции объясняется таким утверждением производителей, что якобы в одной емкости осуществляется подавление высоких частот звука, а во второй – низких. Аналогично подавлению звука происходит и выравнивание пульсации потоков воздуха. Здесь также обязанности двух емкостей разделяются: одна из них выполняет функцию ресивера, благодаря которому осуществляется выравнивание давления, а вторая обеспечивает выравнивание и равномерную подачу воздуха.

Однако, независимо от формы и типа резонатора, его важная роль в правильном функционирования двигателя автомобиля остается неоспоримой. В связи с этим, если устройство по тем или иным причинам выходит из строя, его необходимо обязательно заменить, иначе уже через несколько дней вы сможете заменить изменения в работе вашего автомобиля. Замена резонатора осуществляется достаточно просто, поэтому ее вполне можно осуществить и своими силами.

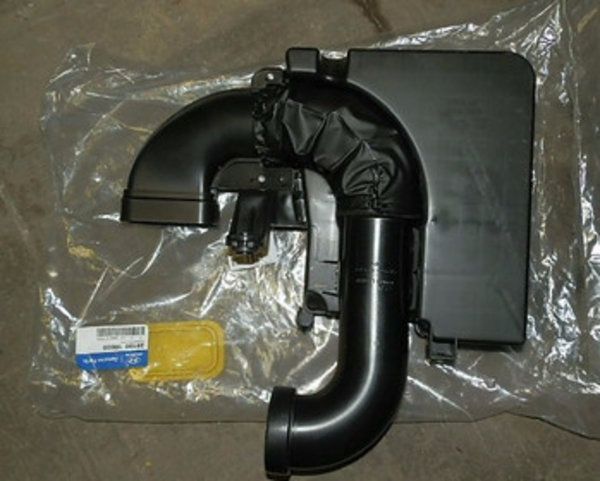

Замена резонатора

Замена резонатора

3. Замена резонатора воздушного фильтра Резонатор воздушного фильтра выходит из строя достаточно редко, однако к возникновению подобной ситуации также необходимо быть готовым. Чаще всего он попросту загрязняется пылью, которая всасывается в систему вместе с воздухом. Если слой пыли становится очень большим, проходимость потоков воздуха уменьшается, вместе с чем снижается мощность двигателя и растет расход топлива. Иногда справиться с подобной проблемой помогает обычный демонтаж устройства и его промывка. Однако, если подобная процедура не дала никакого результата, придется осуществлять замену резонатора.

Еще одна причина, по которой может возникнуть необходимость в замене – это механическое повреждение резонатора воздушного фильтра. Происходит это еще реже, чем его «закупоривание» пылью, однако в случае попадания автомобиля в аварию или разрыва двигателя повреждаться может не только данное устройство. Но прежде чем заняться непосредственно заменой, предстоит также приобрести новое устройство. Мы уже отмечали, что резонаторы могут иметь разную форму, в связи с этим может возникнуть проблема в процессе поиска устройства, идентичного по форме тому, которое ранее стояло на вашем авто. Однако подобрать правильный резонатор очень важно, и связано это со следующими факторами:

- форма и конструкция резонатора воздушного фильтра имеют очень большое значение для правильного функционирования двигателя – если установить другое по форме устройство, могут наблюдаться изменения и в работе мотора;

- обычно конструкторы разрабатывают такую форму резонатора, чтобы устройство могло без проблем помещаться среди других деталей и узлов автомобиля. Если приобрести слишком большой резонатор, он может попросту не поместиться в «чреве» автомобиля;

- разные резонаторы могут иметь разные размеры выходов, поэтому при выборе устройства, которое не совсем предназначено для вашего автомобиля, вам придется потратить немало времени для создания герметичных соединений между всеми элементами системы всасывания воздуха.

После покупки резонатора воздушного фильтра можно смело приступать к замене. Выполняется она следующим образом:

1. Снимаем часть «мордочки» автомобиля: с одной стороны необходимо демонтировать фару, бампер, также откручиваем пистоны, при помощи которых к бамперу крепится крыло, после чего снимаем и само крыло.

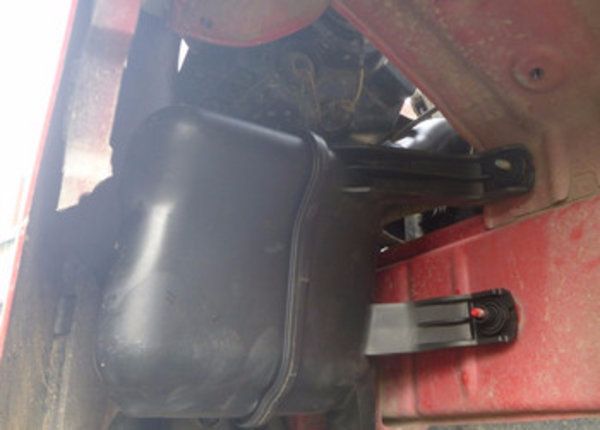

Замена резонатора

Замена резонатора

2. Благодаря этому мы получили полный доступ к двигателю и системе всасывания воздуха, и можем браться за демонтаж старого резонатора. Обычно крепится данное устройство при помощи двух болтов, которые, естественно, откручиваем. Посредством этого мы сможем также снять кронштейн крыла.

3. Демонтируем со старого резонатора патрубок, в результате чего старое устройство можно будет полностью снять и отложить в сторону. Внимательно осмотрев и очистив патрубок, натягиваем его на новый резонатор и крепим его на место старого.

4. Осуществляем обратную сборку всех деталей. После завершения работ можно сразу же прокатиться на автомобиле и прислушаться к звуку от работы двигателя. Если предыдущий резонатор на момент замены был уже существенно изношен, звук работы двигателя с новым устройством для вас станет настоящим наслаждением.

Источник: https://auto.today
