ИНДИКАТОР ЗАГРЯЗНЕНИЯ ВОЗДУШНОГО ФИЛЬТРА
Установка и подключение
Для установки индикатора необходимо врезать штуцер диаметром 5мм в воздушную магистраль, идущую к двигателю после воздушного фильтра, установить индикатор в удобном месте и подключить его к штуцеру трубочкой.

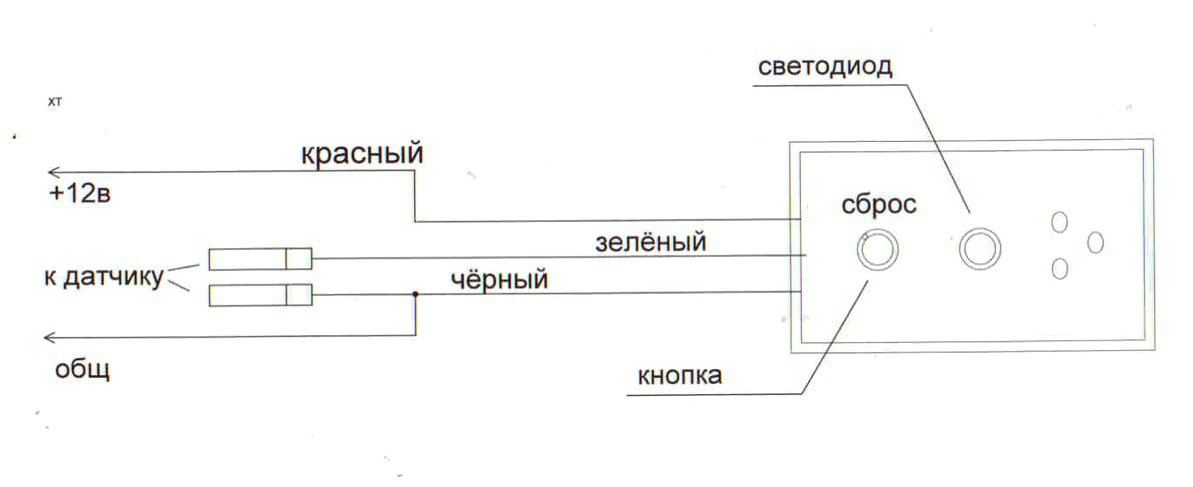

К
индикатору подходят 3 провода :
красный,
подключается к замку зажигания +12
В,
черный,
один конец к
массе автомобиля,
а втрой
к датчику
и
светло-зеленый тоже
подключается к
датчику.
Принцип действия индикатора:
- При подаче питания на индикатор, если разряжение в системе находится в пределах до 0.037 бар(3.7 кРа), то светодиод не горит.
- При загрязненнии фильтре, разрежение в системе растет и когда оно достигает отметки - 0.037 бар, срабатывает светодиодный индикатор (лампочка начинает мигать).
- Для того, чтобы светодиод перестал мигать, необходимо привести разряжение в норму, а затем нажать на кнопку «сброс».
