Тандем-насос

15.06.2015 / 15.06.2015   •   4841 / 714


Так называемые тандем-насосы, используемые в дизелях легковых автомобилей с насос-форсунками, представляют из себя блок, включающий топливоподкачивающий насос (рис. 17) и вакуумный насос для усилителя тормозов. Он прикрепляется к головке блока цилиндров и приводится от распределительного вала двигателя.

Собственно топливный насос может быть или лопастного типа с отдельно расположенными лопатками, или шестеренчатым (3 на рис. 17) и даже при низкой частоте вращения коленчатого вала двигателя подает достаточно топлива, чтобы обеспечить пусковую подачу, то есть надежный пуск двигателя. Данный насос содержит в себе несколько клапанов и дроссельных устройств (рис. 17).

Дроссель (6) на впуске в насос: количество подаваемого насосом топлива пропорционально частоте вращения шестерен. В данном случае максимальная подача ограничивается дроссельным отверстием на всасывающей стороне.

Редукционный клапан (7): этот клапан служит для ограничения максимального давления на стороне нагнетания насоса.

Дроссельное отверстие (4): служит для удаления паров топлива на выходе насоса путем направления их в линию возврата топлива (1).

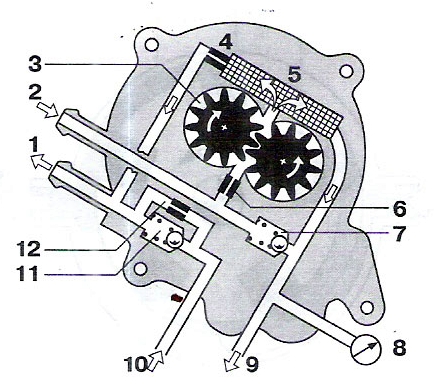

Рис.17 Топливный насос в тандем-насосе. 1 - линия возврата топлива в бак, 2 - вход топлива из бака, 3 - шестеренчатый насосный элемент, 4 - дроссельное отверстие, 5 - фильтр, 6 - дроссельное отверстие на стороне всасывания, 7 - редукционный клапан, 8 - штуцер для подсоединения манометра, 9 - линия нагнетания к насос-форсункам, 10 - линия возврата топлива от насос-форсунок, 11 - обратный клапан, 12 - перепуск топлива.

Перепуск топлива (12): если в топливной системе имеется воздух (например, если автомобиль двигался до опустошения топливного бака), клапан-регулятор низкого давления остается закрытым. Тогда воздух удаляется из топливной системы через байпас под действием давления топлива, создаваемого насосом.

Благодаря правильному расположению топливных каналов в насосе, его шестерни никогда не остаются без топлива, даже при пустом баке. Это означает, что при пуске двигателя после заправки бака топливом насос начинает подавать топливо немедленно. Насос снабжен штуцером (8) для подключения манометра, измеряющего давление топлива на выходе, то есть давление нагнетания.

Распределительная труба.  Топливная система дизелей легковых автомобилей с насос-форсунками оснащается распределительной трубой, которая, как следует из ее названия, распределяет топливо между насос-форсунками. Такая форма распределения топлива гарантирует, что все индивидуальные форсунки будут получать одинаковое количество топлива при одинаковой температуре, что в результате обеспечивает плавную работу дизеля. Топливо, поступающее к насос-форсункам, в распределительной трубе смешивается с топливом, текущим от них обратно, что и обеспечивает равномерное распределение температуры.
